大型混凝土排水板三維檢測
發布時間：2026-04-15
瀏覽數：230
- A +
- A
- A -
混凝土排水板的平面度、排水坡度及厚度均勻性直接影響排水效率與結構安全。采用HOLON3D手持式全藍激光三維掃描儀，快速獲取完整三維數據，與原始數模比對生成色譜圖，精準量化整體變形與坡度偏差。
面臨問題
排水板面積大、寬度可達兩三米，傳統測量工具（靠尺、塞尺）僅能抽檢測量局部點位，效率低且測不準，無法還原整個板面的起伏全貌。排水板的坡度設計與水流方向直接決定排水效果，傳統手段無法直觀呈現整體高低區域分布與偏差數值，難以科學判定產品是否合格。
現場三維檢測圖
現場三維檢測圖
解決方案
我們工程師帶著我們的 HOLON3D手持式工業級三維掃描儀來到客戶現場進行掃描，手持式設計靈活，不受排水板大尺寸限制，快速完成整板掃描，大幅提升檢測效率。將掃描獲取的實際排水板數據與原始數?；蚶碚撈露然鶞?zhǔn)進行高精度對齊，一鍵生成全局三維偏差色譜圖。色譜圖以紅、黃、綠、藍等顏色直觀展示排水板表面各部位的偏差分布——紅色代表凸起（正偏差），藍色代表凹陷（負偏差），整體變形趨勢與水流方向一目了然。通過上述方案，成功為客戶實現了混凝土排水板的高精度、高效率三維檢測。

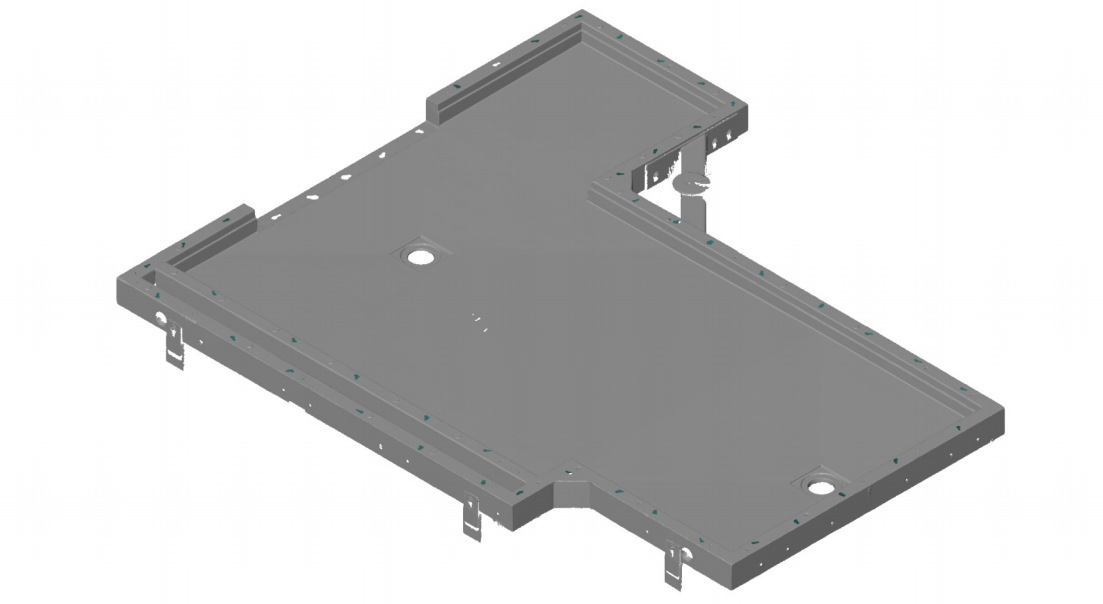

三維掃描數據圖

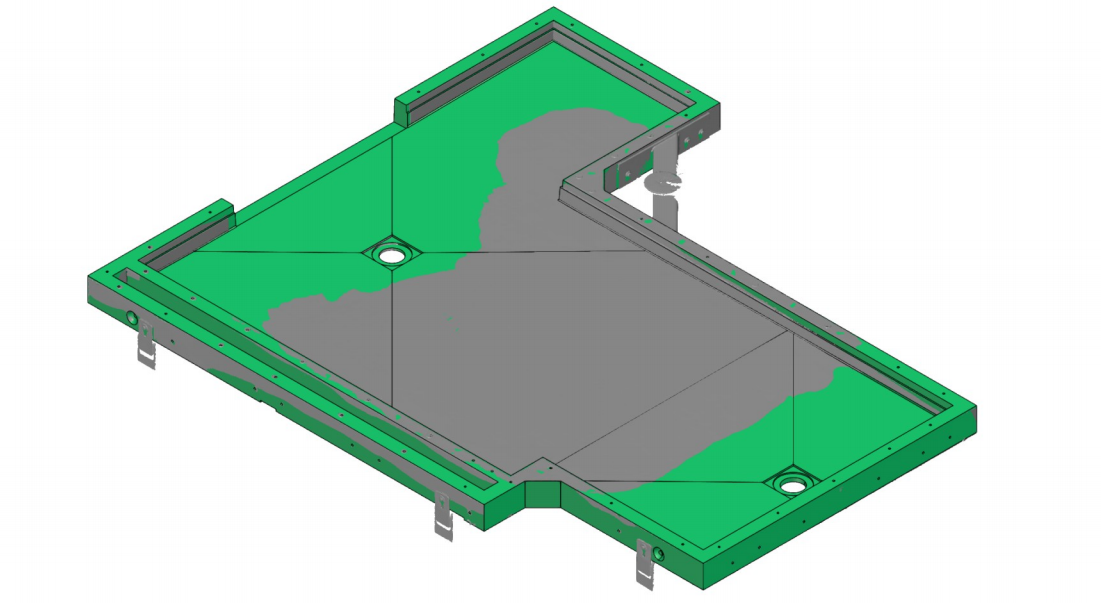

三維掃描數據與原始數模擬合圖

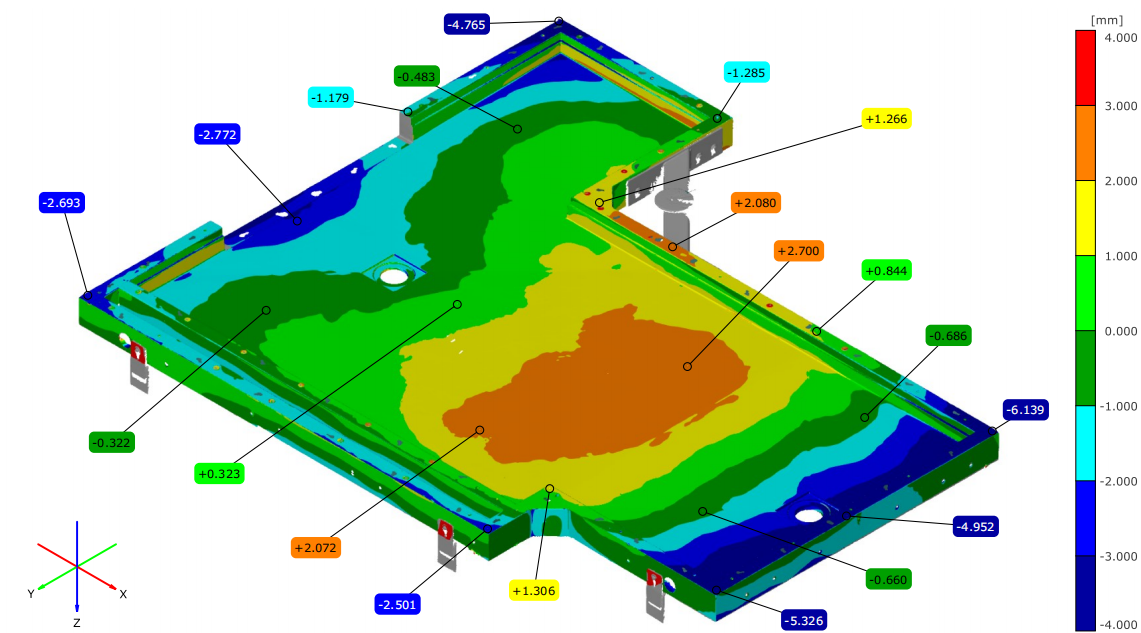

色普偏差圖
