彎管作為工業管路系統的核心組成部分，廣泛應用于汽車油路、航空航天液壓系統、能源輸送等關鍵領域。其彎曲角度、空間走向、圓弧半徑及端面接口位置的精度，直接關系到管路系統的裝配精度與密封可靠性。然而，彎管呈復雜的空間三維形態，傳統測量手段難以快速、準確地獲取其完整幾何參數。本案例展示華朗三維掃描儀如何高效捕獲彎管的真實空間形態，為彎管的質量檢測與逆向設計提供完整的三維數據基礎。
面臨問題
彎管兩端的接頭位置、法蘭端面與管身軸線的相對角度，是影響裝配精度的關鍵。傳統測量手段難以將端面特征與管身走向進行一體化的空間分析，常導致裝配干涉或密封不良。

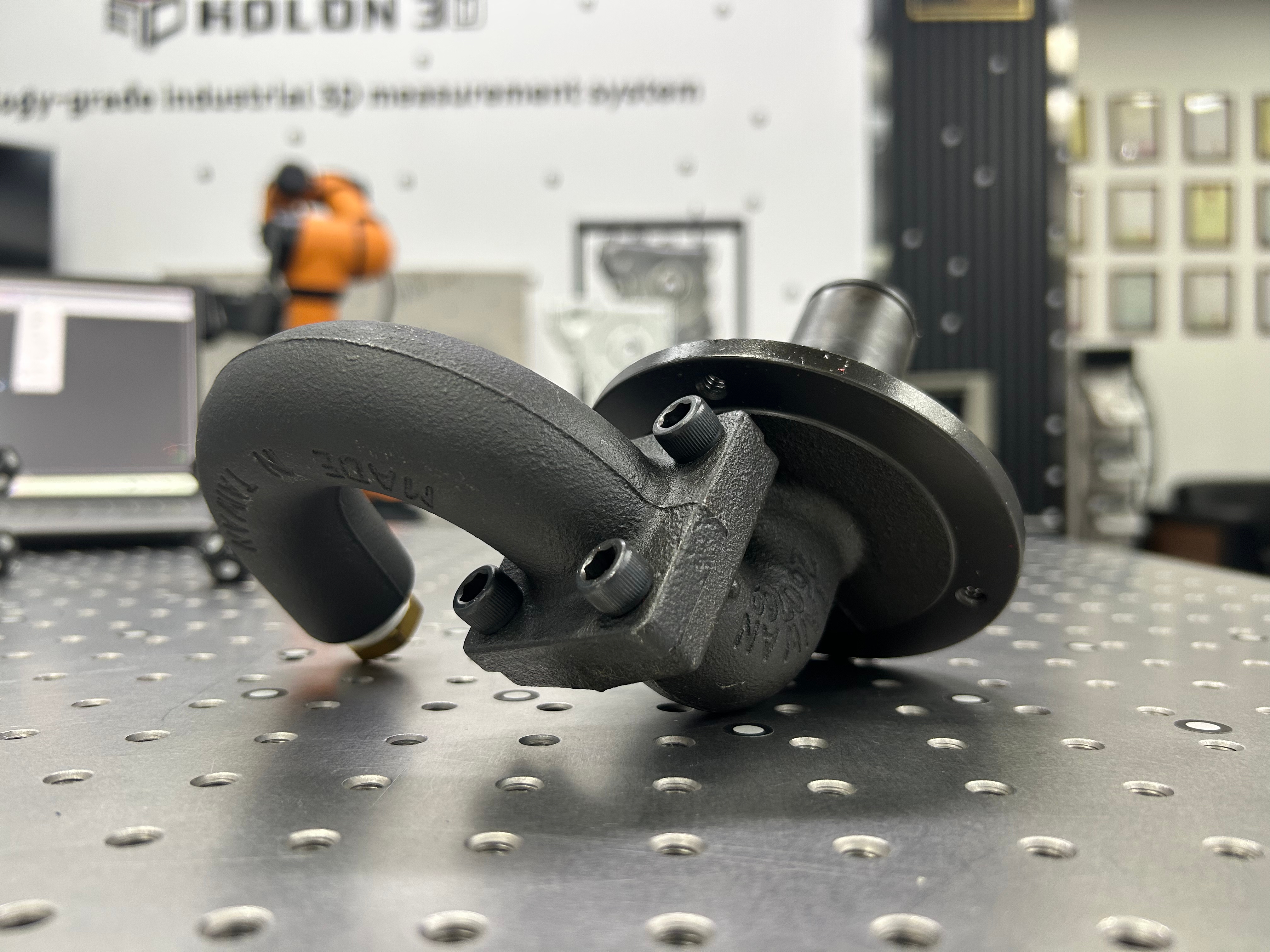

實物圖
解決方案
針對以上痛點，我們采用華朗小型工業三維掃描儀，以非接觸式藍光掃描技術，實現了彎管的全域三維數據采集，5分鐘內完整獲取彎管整體及端面的高精度點云數據，精確還原其真實的空間走向、彎曲弧度及接口位置，精度可達0.02mm。掃描獲取的3D點云數據可導入專業檢測軟件，自動擬合彎管中心線，精確計算出彎曲角度、圓弧半徑、折彎點位置、旋角等關鍵參數，將偏差數據反哺給彎管機修正參數，提高彎管機的制造精度與生產效率。

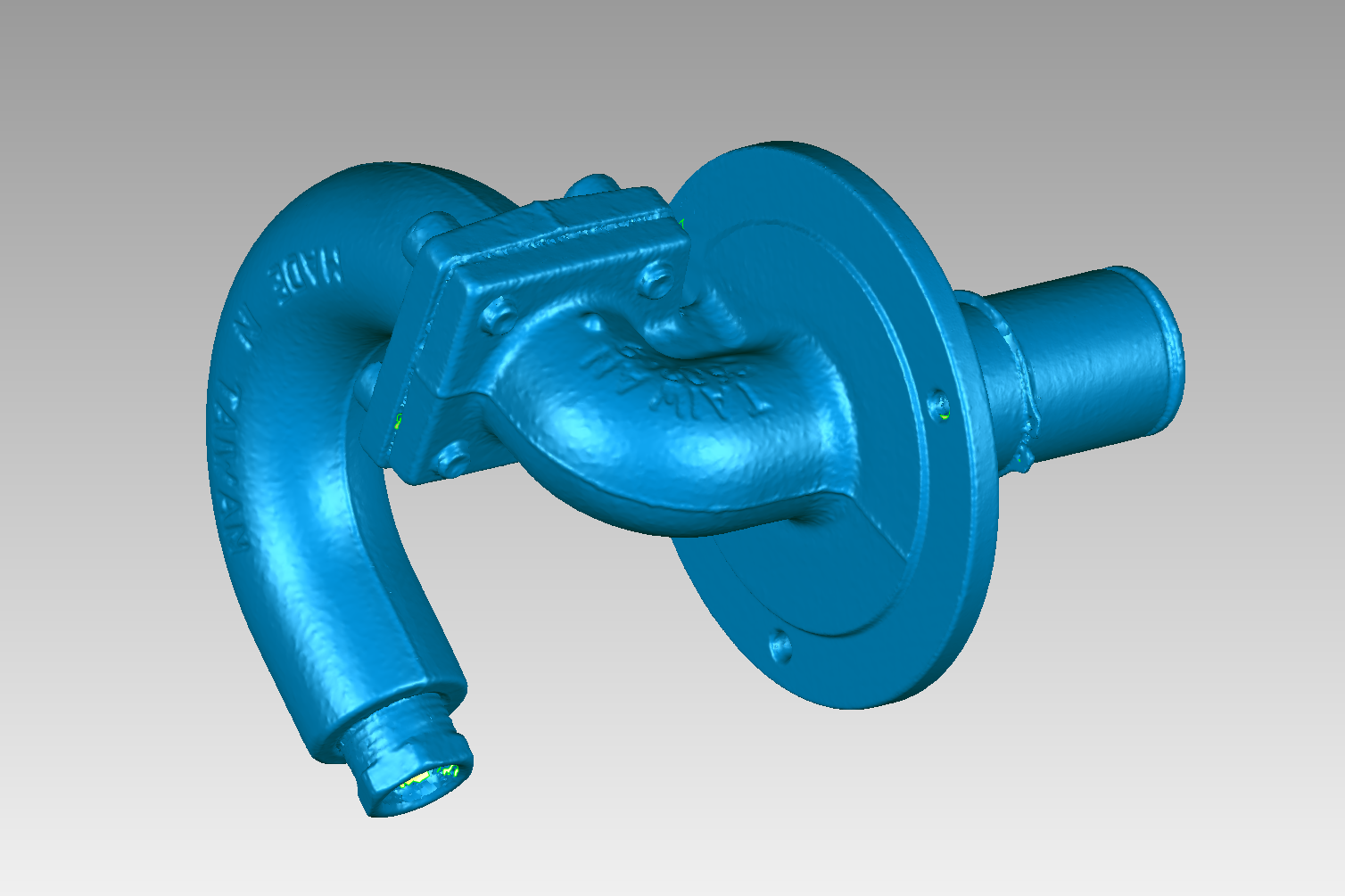

掃描數據

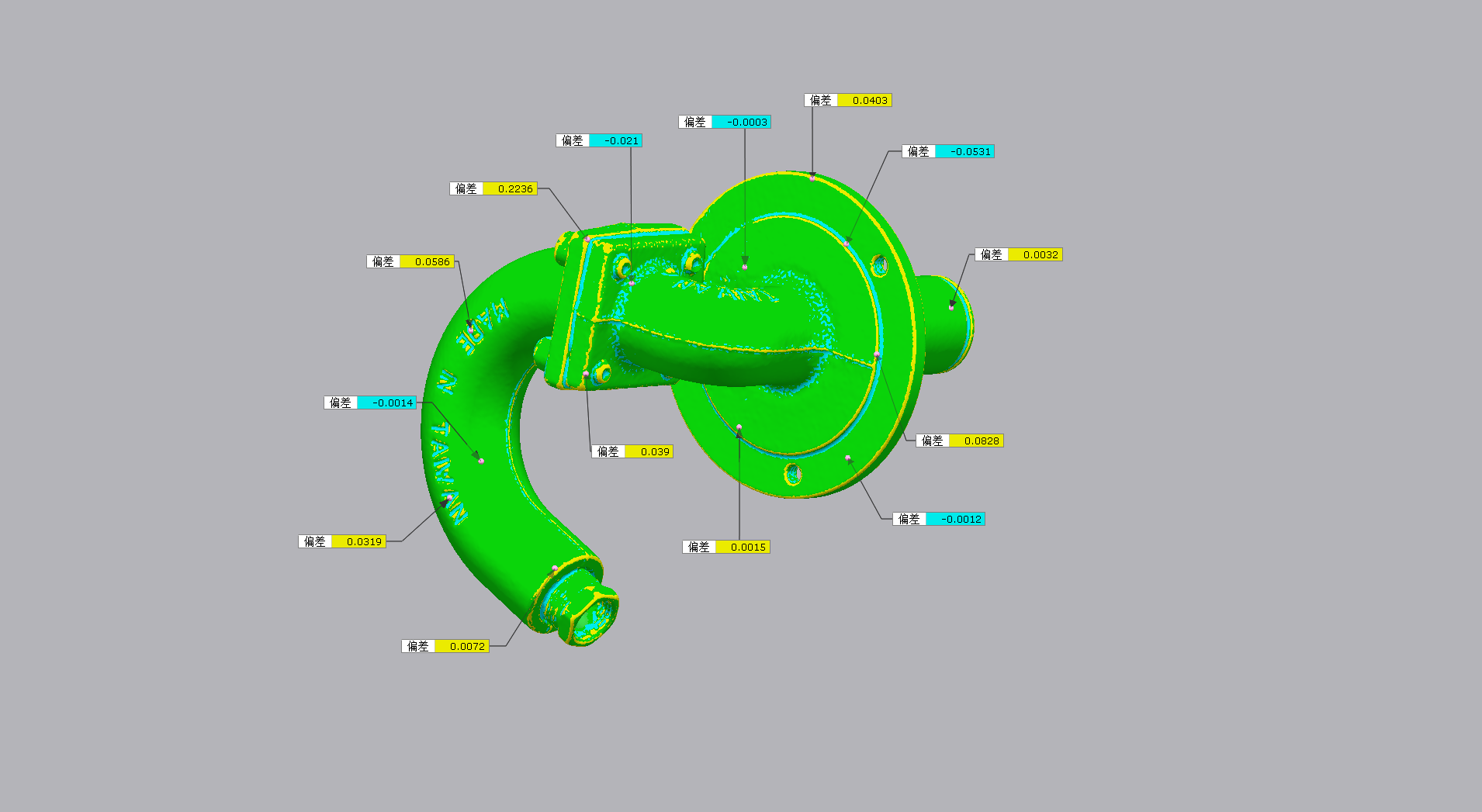

色譜偏差圖
