國內某知名水泵生產企業，希望通過三維掃描儀快速獲取原有泵蓋的外觀數據，進行泵蓋二次設計，加速新產品的開發，提高生產效率。

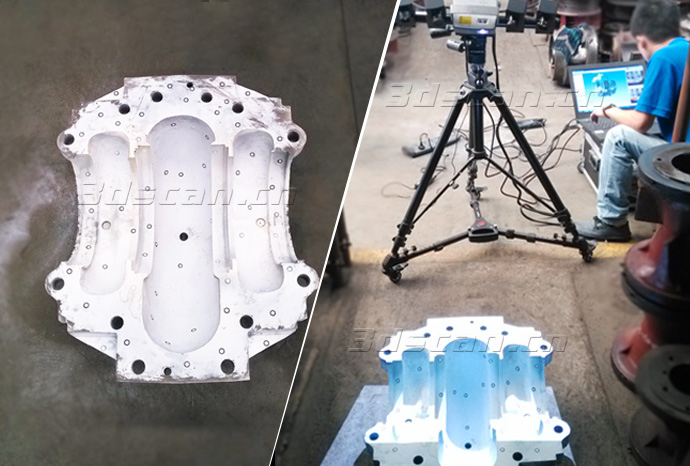

泵蓋三維掃描現場圖
1.泵蓋表面曲率變化大，形狀復雜，且變面凹槽，導致獲取的三維數據量不完整，無法進行泵蓋二次設計。
2.傳統的測量方法（如檢具、治具、三坐標等）十分的繁瑣、耗時，不能對泵蓋進行準確、快速地測量。
泵蓋三維掃描現場

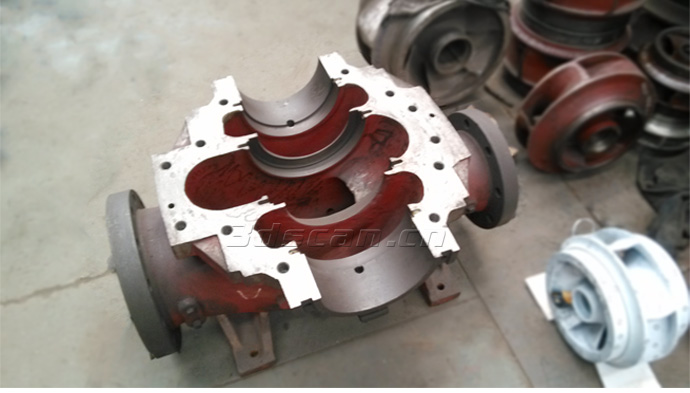

泵蓋是泵的組成部分，它與泵體等零件裝配一起工作。屬于蓋體類零件，它的主要是連接其他零部件，并起支撐與密封緊固的作用。保證油泵正常工作，不漏油不與齒輪打齒。泵蓋是鑄件加工而成，泵蓋與泵體接觸端面要有較高精度要求，需對掃描泵蓋三維數據，進行二次設計。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
三維掃描儀HL-3DS+掃描速度快，獲取泵蓋三維數據僅需15分鐘，數據精度高。三維掃描儀HL-3DS+采用外插法多頻相移光柵技術、編碼點校準技術與全自動拼接等技術。 將泵蓋掃描數據導入三維逆向軟件中進行處理，處理后的數據導入設計軟件中，進行泵蓋的逆向設計。加速新產品的開發，提高企業生產效率。

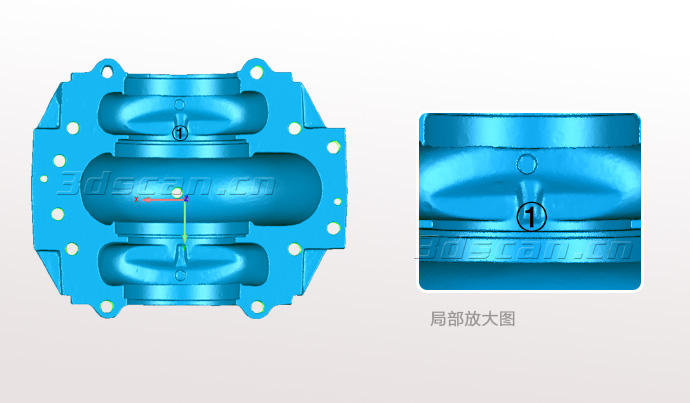

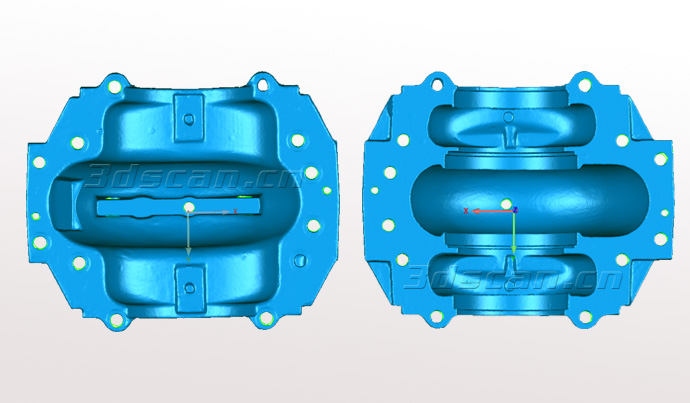

泵蓋三維掃描STL圖
泵蓋三維掃描STL圖
