客戶想驗證這個大型鑄件的尺寸、形位公差（如孔位、平面度、關鍵結構尺寸）是否符合設計圖紙要求，這一步是重工制造中關鍵的質量控制環節。它的體積龐大、曲面復雜、表面粗糙，傳統檢測手段難以快速、完整地評估其整體質量，而三維掃描可以一次性采集完整數據，高效對比設計模型與實際工件的偏差，快速發現焊接變形、孔位偏移等問題。

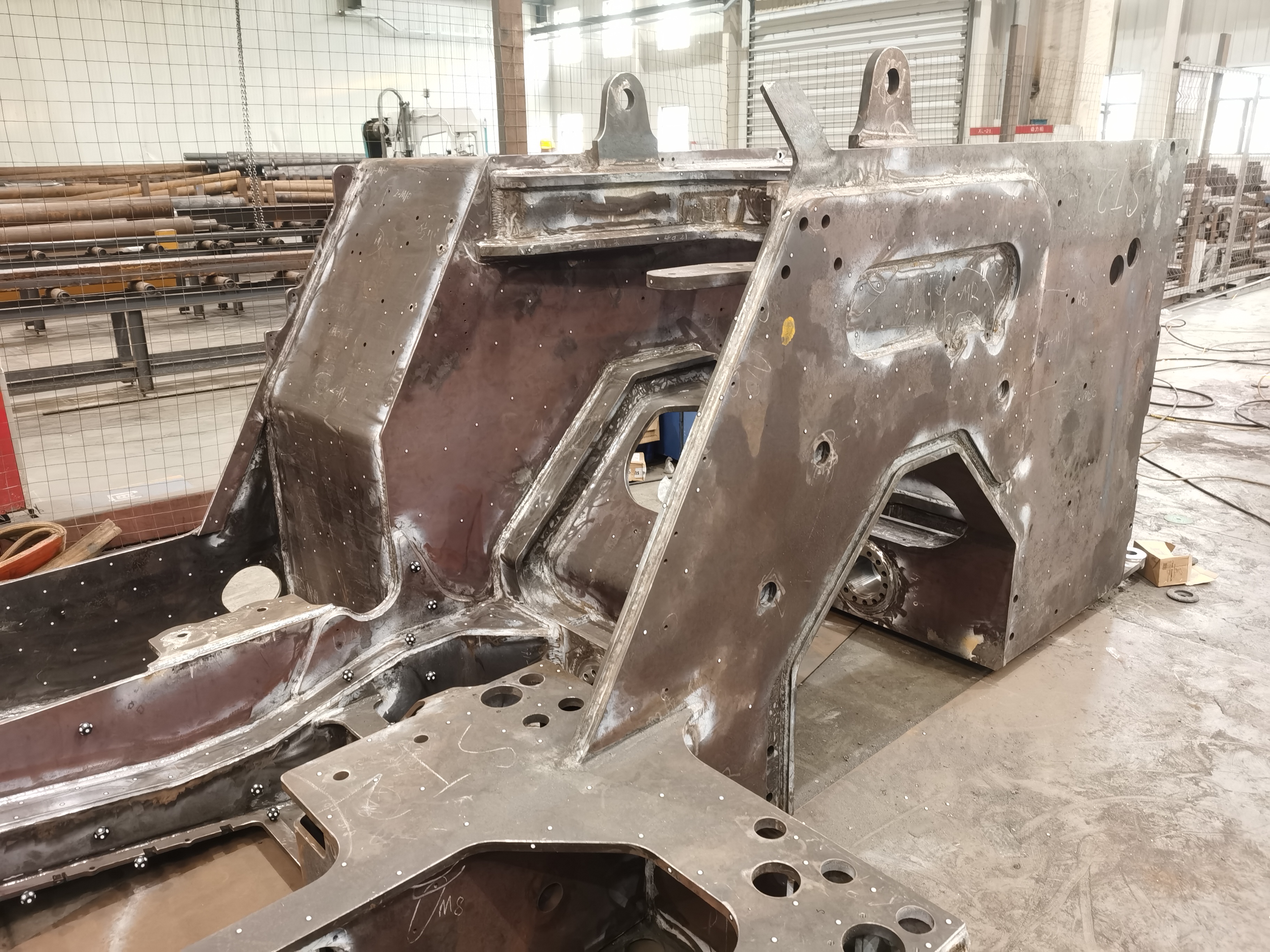

現場實物圖1
現場實物圖2
1. 尺寸巨大，檢測效率低下：這個鑄件約4米長、2米高，傳統的檢測方式效率低還容易漏檢；
2. 曲面復雜，數據完整性差：鑄件表面布滿不規則的鑄造圓角、拔模斜度和曲面過渡，傳統點測方式只能獲取有限的離散點，無法完整呈現鑄件整體的形狀誤差和變形趨勢，局部縮松、凸起等鑄造缺陷極易被遺漏。
掃描數據

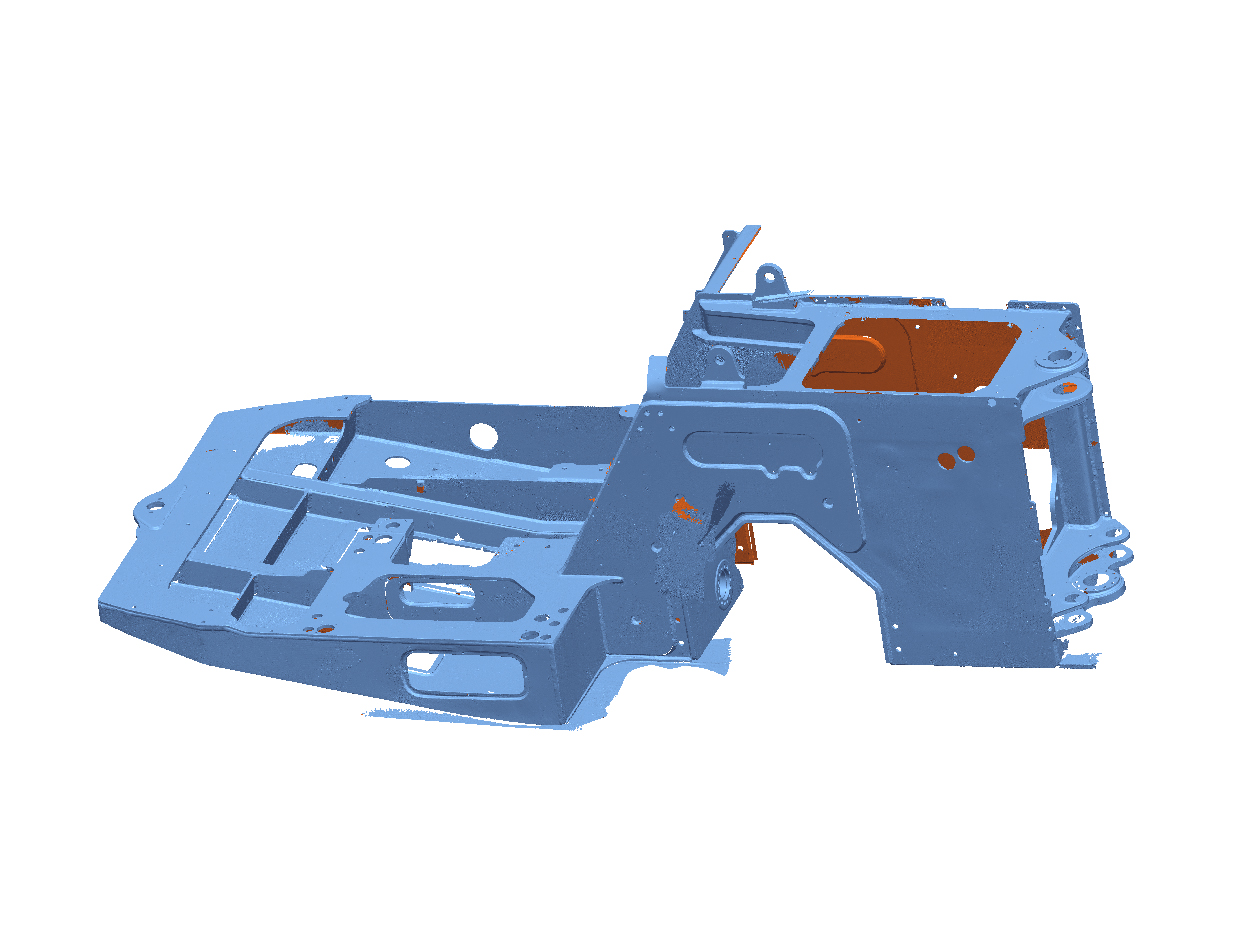

華朗工程師帶著手持式三維掃描儀去客戶現場進行掃描。掃描儀投射多束交叉激光線，單次掃描（范圍550*600mm）即可捕獲大面積曲面數據，原本需要數天的全尺寸檢測工作，現在僅需1-2小時即可完成，并獲取了更全面、更直觀的檢測數據。掃描出來后的三維數字模型與原始數模做擬合，一鍵生成直觀的三維色譜偏差圖，鑄件的整體變形趨勢、局部縮松凸起、型芯偏移等問題一目了然，任何微小缺陷都無所遁形。

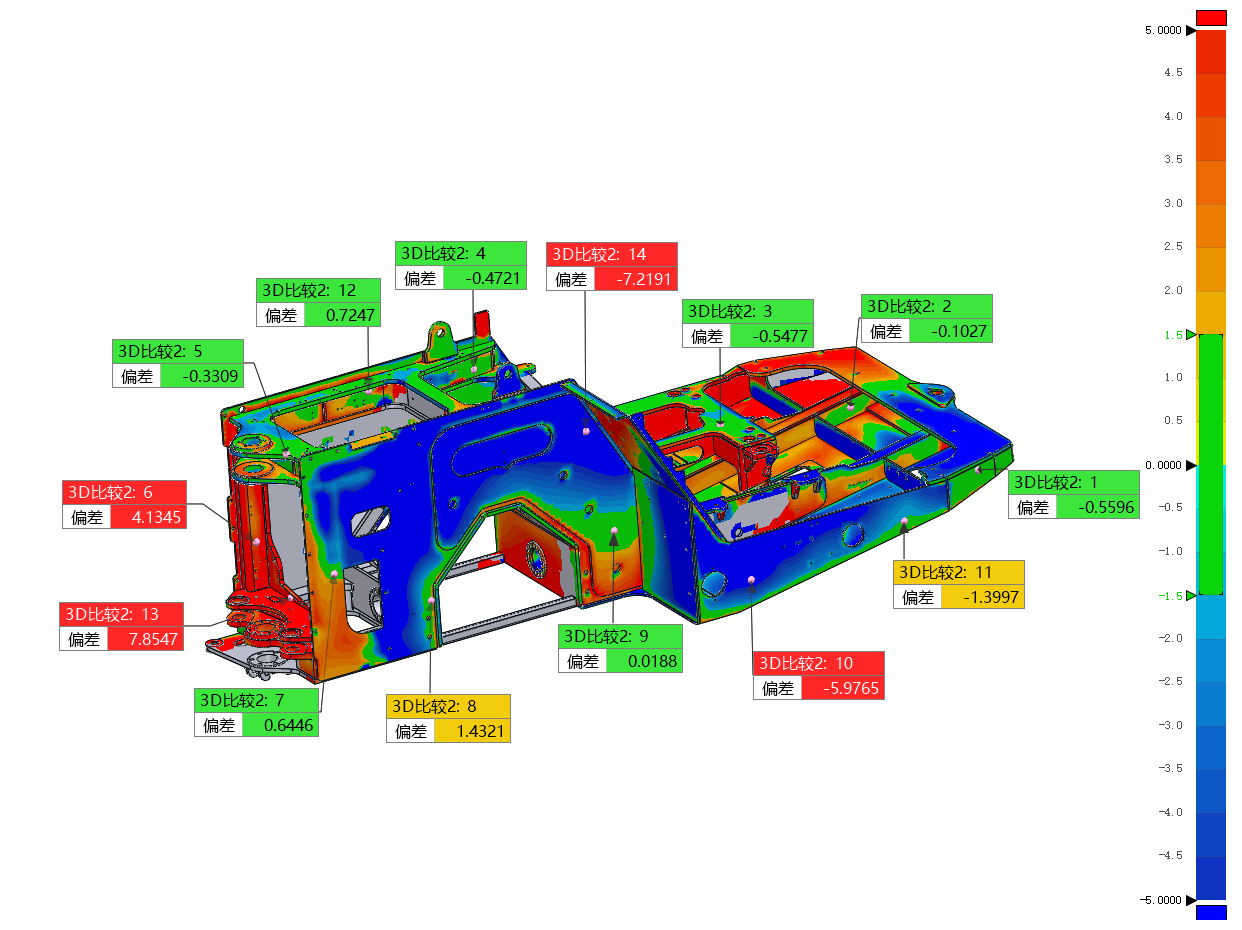

偏差色譜圖1

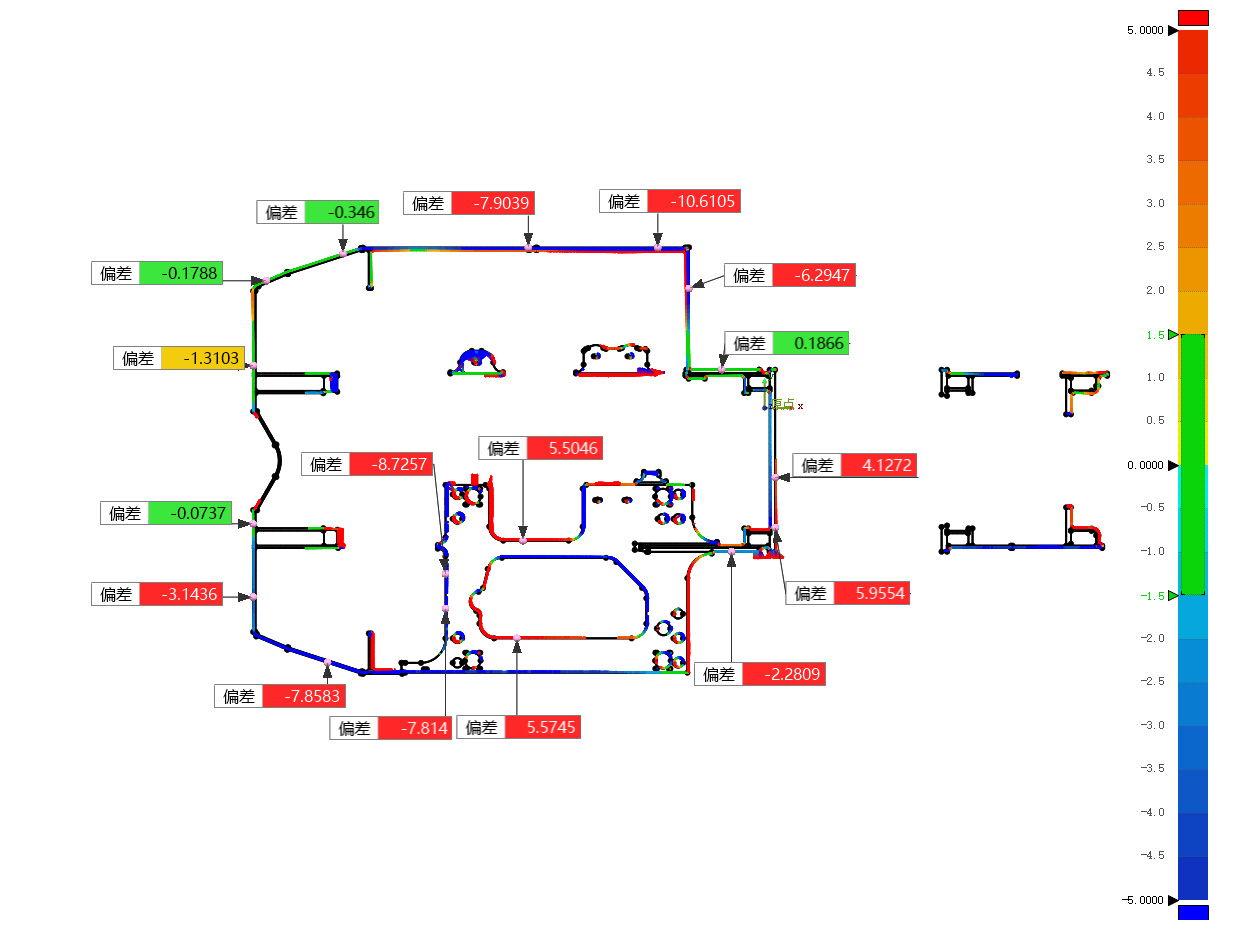

偏差色譜圖2

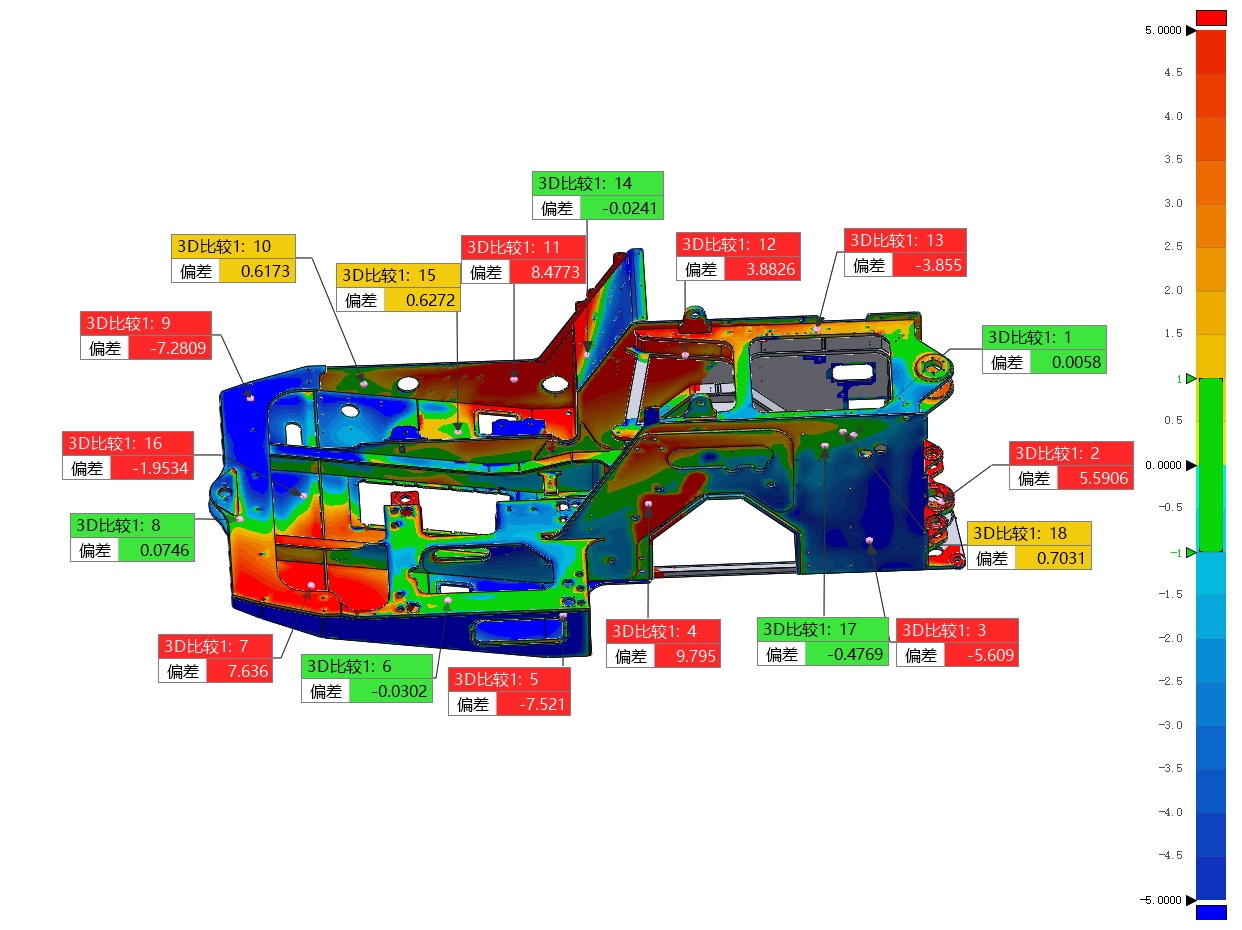

偏差色譜圖3
